斗提機板式鏈條作為牽引構件，具備良好的耐磨性和可靠性，鏈條斗式提升機可分為單鏈條和雙鏈條，單鏈固定于料斗的后壁上，雙鏈條與料斗兩層相連，當料斗寬度在160~250mm之間時采用單鏈，當料斗為320~630mm選用雙鏈。

  NE板鏈斗式提升機由運行部件、驅動裝置、上部裝置、下部裝置組成。運行部件由料斗和板鏈鏈條組成，NE50以下型號采用單排鏈，NE50以上采用雙排鏈。可能有用戶會疑惑，提升大于250℃的物料 板鏈斗式提升機鏈條設計工藝相對環鏈鏈條復雜，但是承重量更大，比較結實；斗式提升機選型的有三種因素：物料溫度、比重和粒度。物料比重是所承物料的重量與承物料的體積之比。比如說河沙的比重為1.5t/m3，客戶想每小時提升30t物料，選擇板鏈斗式提升機哪個型號？我們可以通過公式：30t/h÷1.5t/m3＝20m3/h

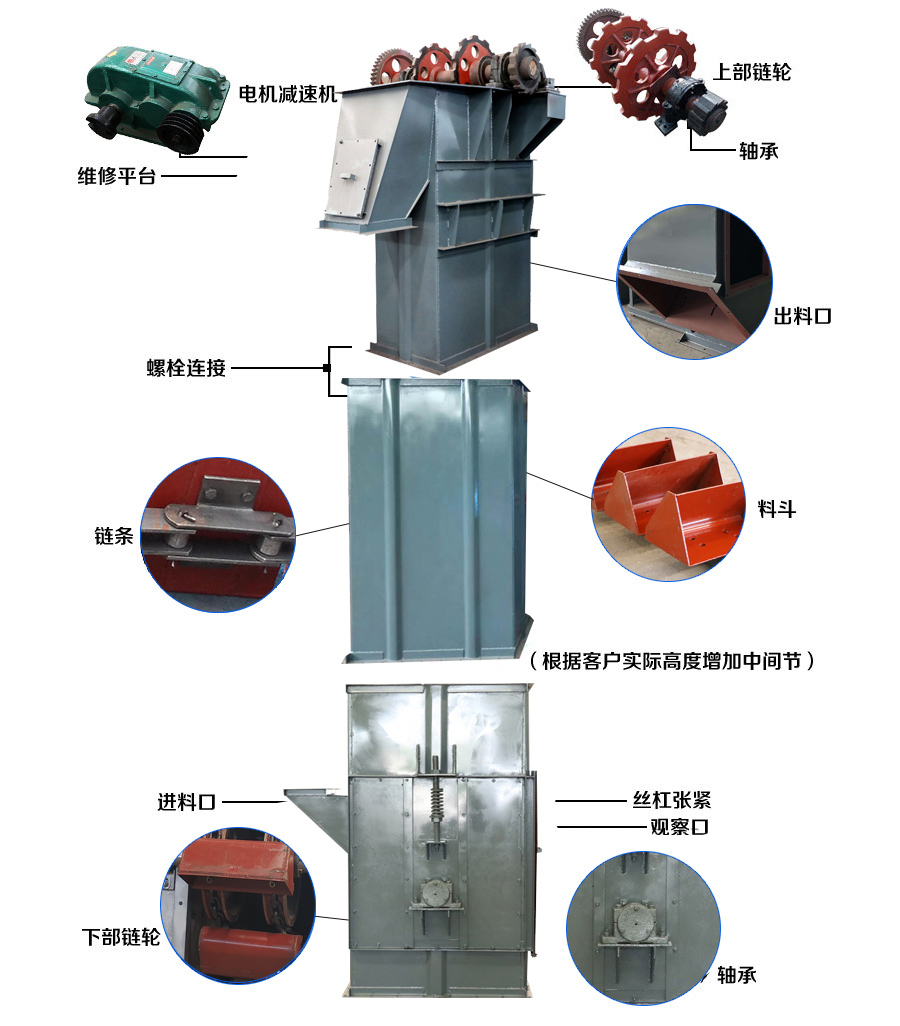

斗式提升機主要由運行部件（料斗、圓環鏈條）、驅動裝置（電機減速機）、上部裝置（軌道(雙排鏈)、逆止器、卸料口）、中部機殼、下部裝置組成。

1.牽引件：
牽引件有膠帶和鏈條兩種。 膠帶一般采用的是棉布芯橡膠帶，套筒滾子鏈-板鏈（PL）適宜輸送高溫、潮濕、發粘、含油高的物料。
2.料斗：
有三種：深斗（適合于松散物料），淺斗（黏性較大的物料），三角斗（比重大且成塊狀的物料）根據物料特性選擇碳鋼、不銹鋼及聚丙烯pp材質。
3.驅動裝置：
驅動裝置由傳動滾筒(或鏈輪),電機、減速器、聯軸器、逆止器及驅動平臺組成。
4.機頭：
由頭輪、機頭外殼、卸料口、傳動裝置組成，斗式提升機在頭輪軸上都會安裝止逆裝置，防止設備在運轉過程中出現故障出現倒轉現象造成堵料。
5.底座：
由機座外殼、底輪、張緊裝置、進料斗、跑偏及測速感應裝置組成。底輪：D 底≤D 頭，減少裝料阻力。

鏈條斗式提升機更換鏈條步驟：

  為便于搬運和安裝，出廠時將約4m的牽引鏈串聯成一組。安裝時，首先打開尾部檢修口蓋和中間檢修口蓋，從尾部或中間檢修口逐組連接正確的牽引鏈（四孔板相對），然后用手拉葫蘆將兩個同側牽引鏈從提升機外殼上吊起。牽引鏈繞過頭輪后連接。用另一只手拉動葫蘆，將尾鏈輪總成提升至其可調范圍的上端，以便牽引鏈繞過尾輪后連接。放下尾輪總成。此時，尾輪未使用的張緊行程不得小于整個行程的50%。如果發現過高或過低，應在后接頭處添加或卸下2個牽引鏈，然后進行調整。
1、卸下上部殼體，在可能的頂點吊起兩條鏈。
2、舉起被動軸并卸下吊斗及相應的吊鉤。
3、從提升機上取下鏈以相反的順序，重復上述過程把已換好的鏈在地面上安裝并在吊斗旁展開。
4、為防止危險和麻煩，要確保在安裝一個吊斗時鏈不移動。
5、傳動帶張力用減速箱張緊器來實現，減速箱備有注油、排油和油量塞。軸承軸承座分為：驅動軸和腳軸，都備有潤滑脂嘴。或是裝有“長壽命潤滑”軸承。
